QUAD-MOS 600
Mosfet-Verstärkermodul

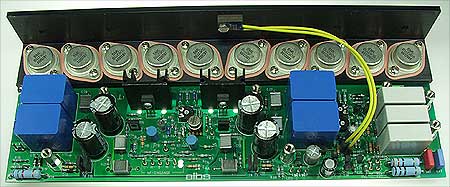

Obwohl die QUAD-MOS 600 mit ihrer Sinus-Ausgangsleistung von 600 Watt nicht gerade zu den leistungsschwachen Exemplaren ihrer Gattung zählt, ist sie keineswegs als reine „Power-Endstufe“ anzusehen. Sie wurde vielmehr als „Edel-Endstufe“ entwickelt und ist ausschließlich aus eng tolerierten Bauelementen aufgebaut.
Ihre Stärke liegt neben einem außergewöhnlichen Auflösungsvermögen und einer detailreichen, einfühlsamen Musikreproduktion in ihrer nahezu lastunabhängigen Stabilität.
Erreicht wurde dies durch eine neu entwickelte Eingangsbeschaltung mit einem IC sowie einer Gegekopplungslinie, die eine höhere Signalverarbeitungs-Geschwindigkeit zulässt. Zehn Leistungstransistoren, durch eine Aluminiumplatte ausgangsseitig miteinander verbunden, werden von altbewährten, linearen Stromspiegeltreibern angesteuert. Diese Konfiguration sichert in Verbindung mit 3 parallelgeschalteten 16A Relais eine enorme Strompotenz, die einerseits leistungshungrigen, wirkungsgradschwachen Lautsprecherboxen, andererseits impedanzkritischen, niederohmigen Wandlersystemen, z.B. Magnetostaten, zu Gute kommt.
Die nachfolgend beschriebenen Ausstattungsmerkmale können nur unbefriedigend widerspiegeln, was an Musikalität und Kraft in diesem Produkt steckt:
□ Symmetrische und unsymmetrische Signalverarbeitung von Vorverstärkern, Mischpulten und Frequenzweichen möglich.
□ Mit symmetrischer und unsymmetrischer Brückenschaltung erreicht man die mehrfache Leistung und die doppelte Slew-rate ohne Zusatzschaltungen.
□ Bei invertierender Ansteuerung über Eingang B ist eine Regelschaltung für Lautsprecher möglich.
□ Sowohl bei unsymmetrischer als auch bei symmetrischer Ansteuerung können vorgesehene 6dB-Filter (CHA, CHB, CTA, CTB) als Weiche für Hoch-, Tief oder Mitteltöner verwendet werden. Somit benötigt man zur Aktivierung von Lautsprecherboxen mit Filtern 1. Ordnung keine zusätzliche Weiche mehr.
□ Über sie Eingänge B und C ist ein Mono-Mischverstärker realisierbar (z.B. als Endstufe für Mono-Subbass)
□ Mit dem Widerstand RVU kann eine beliebige Verstärkung von 0db bis +3, 6dB festgelegt werden. (Bei unsymmetrischer Ansteuerung über Eingang A, B mit M verbunden)
□ Über die Widerstände RVA, RVB, RVC sowie RTA und RTCB ist nahezu jeder Eingangswiderstand realisierbar. Ebenfalls kann die Eingangsempfindlichkeit des Moduls über integrierte Spannungsteiler frei gewählt werden. ( RVA, RVB, RVC sind Vorwiderstände, RTA, RTBC sind Teilerwiderstände)
□ Die Vorstufe ist voll symmetrisch mit einem hochwertigen integrierten Schaltkreis von Burr-Brown aufgebaut und unempfindlich gegen Temperatureinflüsse sowie mechanische Erschütterungen.
□ Ein extrem linearer Stromspiegeltreiber arbeitet im Class-A-Betrieb und wird mit 2 Rippenkühlkörpern gekühlt. Die Transistoren sind auf gleichen Stromverstärkungsfaktor selektiert.
□ Der Verbund Vor- und Treiberstufe ist über separate Betriebsspannungen versorgt, die über eine Gyratorschaltung geglättet werden und durch Längstransistoren stabilisiert sind. Da die Versorgungsspannungen der Vor- und Treiberstufe höher liegen, als die der Endstufentransistoren, ergibt sich eine bessere Aussteuerfähigkeit in Verbindung mit einer höheren Signal-Anstiegsgeschwindigkeit, während die Verlustleistung der Endstufentransistoren reduziert wird. Der Eingangsschaltkreis ist über engtolerierte Zenerdioden und kennlinienselektierte Längstransistoren versorgt.
□ Durch insgesamt 4 Stück 10µF-Spezial-MKP-Kondensatoren (2 Stück für Vor- und Treiberstufe und 2 Stück für Endstufentransistoren) wird eine gute Impulsstabilität auch bei niederohmigen und komplexen Lasten erreicht .
□ Die Vor- und Treiberstufe ist zusätzlich mit Elkos 470µF/100V und 2,2µF/100V MKH-Folienkondensatoren ausgestattet.
□ Sämtliche signalbeeinflussende Kondensatoren sind Folientypen MKH, MKP etc.
□ Alle Betriebsspannungseingänge und die beiden sternförmig verdrahteten Masseanschlüsse sind mit vernickelten Messing-Schraubbolzen M4 versehen, die Nf-Eingänge und alle sonst notwendigen Anschlüsse mit vergoldeten Steckstiften ausgerüstet.
□ Der Lautsprecherausgang ist nicht, wie üblich über Leiterbahnen, sondern über eine 2mm dicke Aluminiumplatte mit 64mm2 Querschnitt geführt und ist sowohl über drei parallel geschaltete 16 Ampere-Relais, als auch unter Umgehung der Relais direkt an vergoldeten Messing-Schraubbolzen M4 abgreifbar.
□ Die hermetisch dichten Relais garantieren eine langlebigen, niederohmigen Kontaktübergang und eine konstanten, hohen Dämpfungsfaktor am Lautsprecheranschluss.
□ Alle 10 Ausgangstransistoren mit jetzt 160 V Spannungsfestigkeit sind auf gleiche Kennlinien selektiert.
□ Ein Überspannungsschutz der Endstufentransistoren gegen Spannungsspitzen bei induktiven Lasten ist mit schnellen 6-A-Dioden realisiert.
□ Eine teils völlig überarbeitete, teils neue Schutzschaltung sorgt beim Auftreten von internen oder externen Fehlern für sofortige Abtrennung des Lautsprechers.
Folgende Funktionen sind integriert:
* Einschaltverzögerung des Lautsprechers von 5 sec. zur Vermeidung von Einschaltgeräuschen im Lautsprecher.
* Sofort-Abtrennung des Lautsprechers bei Netzausfall länger als 0,3 sec. oder beim Ausschalten.
* Abschaltung bei Auftreten von Gleichspannung oder extremen Anteilen von Infraschall im Ausgangssignal.
* Abschaltung bei Ausfall irgendeiner Betriebsspannung von Vor-Treiber- oder Endstufe.
* Frequenzunabhängige, verzögerte Abschaltung bei Erreichen einer voreinstellbaren Ausgangsspannung (Leistungsbegrenzung).
* Verzögerungsfreie Abschaltung bei erreichen eines voreinstellbaren Abschaltpunktes bei Schwingen, extremen HF-Anteilen im Ausgangssignal oder Clipping. (Hochtonschutz).
* Abschaltung bei Überschreiten des erlaubten Temperaturbereiches von max. 90°C am Kühlwinkel.
* Die Schutzschaltung steuert ebenfalls das verzögerte, jedoch sofortige Wiedereinschalten der Relais bei Wegfall des Fehlers am Ausgang.
□ Die Leiterplatte ist aus 2,0mm FR-4 Basismaterial gefertigt und beidseitig mit 70µ Kupfer beschichtet. Löt- und Bestückungsseite haben eine Lötstopmaske, die Bestückungsseite zusätzlich einen Positionsaufdruck.
□ Die großen Masseflächen sowie die doppelt geführten breiten Leiterbahnen für die Versorgungsspannungen ermöglichen durch verzinnte Aussparungen ein nachträgliches Vergrößern der Leiterbahnquerschnitte als Modifikation.
□ Praktischer 5-poliger Nf-Stecker für sämtliche Ansteuervarianten.
Bestell
Nr. 12000 QUAD-MOS 600
12300 QUAD-MOS 600-D
12350 QUAD-MOS
600/HV
12400 QUAD-MOS
600-D/HV
