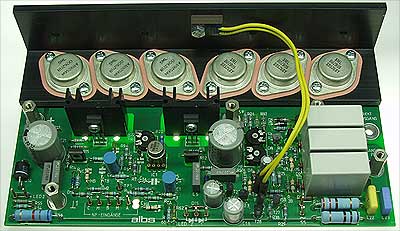

DAC-MOS II
120-240-360
Mosfet-Verstärkermodul
Auch die Mosfet-Verstärker-Module DAC-MOS II 120/240/360, die Nachfolgemodelle der bewährten DAC-MOS-Baureihe, konnten von der QUAD-MOS 600 profitieren:
So sind zum Beispiel die Schutzschaltung, die drei 16-Ampere Ausgangs-Relais und die Eingangsbeschaltung vollständig übernommen worden.
Auch die Gegenkopplungslinie, die eine höhere Signalverarbeitungsgeschwindigkeit
zulässt, wurde in leicht abgeänderter Version an die Schaltung des großen Bruders angelehnt. Selbstverständlich sind wieder alle 3 Versionen lieferbar, die für folgende Anwendungsbereiche verwendbar sind:
|
DAC-MOS II 120 |
für kleinere Full-Range-Endstufen, sowie Hochtonendstufen im Hifi-Bereich, wobei die besten klanglichen Resultate bei Lastimpedanzen größer 6 Ohm erzielt werden. |
|
DAC-MOS II 240 |
für mittlere Full-Range-Endstufen, sowie Mittel / Hochtonendstufen im Hifi-Bereich, wobei die besten klanglichen Resultate bei Lastimpedanzen größer 4 Ohm erzielt werden. |
|
DAC-MOS II 360 |
für kräftige, laststabile High-End-Endstufen in allen Frequenzbereichen oder für härtesten PA-Einsatz. |
Die nachfolgend beschriebenen Ausstattungsmerkmale verdeutlichen den hohen technischen Standard dieser Modulserie:
□ Symmetrische und unsymmetrische Signalverarbeitung von Vorverstärkern, Mischpulten und Frequenzweichen möglich.
□ Mit symmetrischer und unsymmetrischer Brückenschaltung erreicht man die mehrfache Leistung und die doppelte slew-rate ohne Zusatzschaltungen.
□ Bei invertierender Ansteuerung über Eingang B ist eine Regelschaltung für Lautsprecher möglich.
□ Sowohl bei unsymmetrischer als auch bei symmetrischer Ansteuerung können vorgesehene 6dB-Filter (CHA,CHB,CTA,CTB) als Weiche für Hoch-, Tief- oder Mitteltöner verwendet werden. Somit benötigt man zur Aktivierung von Lautsprecherboxen mit Filtern 1. Ordnung keine zusätzliche Weiche mehr.
□ Über die Eingänge B und C ist ein Mono-Mischverstärker realisierbar (z.B. als Endstufe für Mono-Subbass)
□ Mit dem Widerstand RVU kann eine beliebige Verstärkung von 0 bis +3,6dB festgelegt werden. (Bei unsymmetrischer Ansteuerung über Eingang A, B mit M verbunden.)
□ Über die Widerstände RVA, RVB, RVC sowie RTA und RTBC ist nahezu jeder Eingangswiderstand realisierbar. Ebenfalls kann die Eingangsempfindlichkeit des Moduls über integrierte Spannungsteiler frei gewählt werden. (RVA, RVB sind Vorwiderstände, RTA, RTBC sind Teilerwiderstände)
□ Die Vorstufe ist voll symmetrisch mit einem hochwertigen, integrierten Schaltkreis von Burr-Brown aufgebaut und unempfindlich gegen Temperatureinflüsse sowie mechanische Erschütterungen. Außerdem ist sie gegen die Betriebsspannungen entkoppelt und gegen Verpolung geschützt.
□ Ein extrem linearer Stromspiegeltreiber arbeitet im Class-A-Betrieb und wird mit 2 Rippenkühlkörpern gekühlt.
□ Der Verbund Vor- und Treiberstufe kann über separate Betriebsspannungen versorgt werden. Da in diesem Fall die Versorgungsspannungen der Vor- und Treiberstufe höher liegen als die der Endstufentransistoren, ergibt sich eine bessere Aussteuerfähigkeit in Verbindung mit einer höheren Signal-Anstiegsgeschwindigkeit, während die Verlustleistung der Endstufentransistoren reduziert wird. Der Eingangsschaltkreis wird über Zenerdioden versorgt.
□ Die Vor- und Treiberstufe ist mit Elkos 220µF/100V und 0,22µF/100V Folienkondensatoren ausgestattet.
□ Sämtliche signalbeeinflussenden Kondensatoren sind Folientypen.
□ Alle Betriebsspannungseingänge und die sternförmig verdrahteten Masseanschlüsse sind mit vernickelten Messing-Schraubbolzen M4 versehen, die Nf-Eingänge und alle sonst notwendigen Anschlüsse mit versilberten Steckstiften ausgerüstet.
□ Der Lautsprecherausgang ist sowohl über drei parallelgeschaltete 16 Ampere Relais, als auch unter Umgehung der Relais direkt an vernickelten Messing-Schraubbolzen M4 abgreifbar.
□ Die hermetisch dichten Relais garantieren einen langlebigen, niederohmigen Kontaktübergang und einen konstanten, hohen Dämpfungsfaktor am Lautsprecheranschluß.
□ Ein Überspannungsschutz der Endstufentransistoren gegen Spannungsspitzen bei induktiven Lasten ist mit schnellen 6-A-Dioden realisiert.
□ Eine teils völlig überarbeitete, teils neue Schutzschaltung sorgt beim Auftreten von internen oder externen Fehlern für sofortige Abtrennung des Lautsprechers. Folgende Funktionen sind integriert:
* Einschaltverzögerung des Lautsprechers von 5 sec. zur Vermeidung von Einschaltgeräuschen im Lautsprecher.
* Sofort-Abtrennung des Lautsprechers bei Netzausfall länger als 0,3 sec und beim Ausschalten.
* Abschaltung bei Auftreten von Gleichspannung oder extremen Anteilen von
Infraschall im Ausgangssignal.
* Abschaltung bei Ausfall irgendeiner Betriebsspannung von Vor-, Treiber- oder Endstufe.
* Frequenzunabhängige, verzögerte Abschaltung bei Erreichen einer voreinstellbaren Ausgangsspannung (Leistungsbegrenzung).
* Verzögerungsfreie Abschaltung bei Erreichen eines voreinstellbaren Abschaltpunktes bei Schwingen, extremen HF-Anteilen im Ausgangssignal oder Clipping. (Hochtonschutz).
* Abschaltung bei Überschreiten des erlaubten Temperaturbereiches von max. 90°C am Kühlwinkel.
* Die Schutzschaltung steuert ebenfalls das verzögerte, jedoch schlagartige Wiedereinschalten der Relais bei Wegfall des Fehlers am Ausgang.
□ Die Leiterplatte ist aus 2,0mm FR-4 Basismaterial gefertigt und beidseitig mit 70µ Kupfer beschichtet. Löt- und Bestückungsseite haben eine Lötstopmaske, die Bestückungsseite zusätzlich einen Positionsaufdruck.
□ Die großen Masseflächen sowie die doppelt geführten breiten + und – Versorgungsspannungsleiterbahnen ermöglichen durch verzinnte Aussparungen ein nachträgliches Vergrößern der Leiterbahnquerschnitte als Modifikation.
□ Zusätzliche Modifikationsmöglichkeiten: Alle 4 Versorgungsspannungen (±/+VTS/-VTS) werden mit MKP-Kondensatoren (mind. 4,7µF) auf der Lötseite des Moduls gegen Masse abgeblockt.
□ Praktischer 5-poliger Nf-Stecker für sämtliche Ansteuervarianten.
□ Bei Aktivkonzepten, Brücken- oder Stereoendstufen können die ± und Masseanschlüsse bei übereinander angeordneten Modulen durch Abstandsbolzen elektrisch verbunden und somit mechanisch gefestigt werden.
Bestell Nr.11050 DAC-MOS II 120
11150 DAC-MOS II 240
11250 DAC-MOS II 360
11300 DAC-MOS II
360/HV (= 200V Mosfets)
