AMOS200 von albs ALLTRONIC



Sämtliche Entwicklungsarbeiten und Messungen wurden mit folgenden Meßgeräten erstellt:



Ø         Audio Precision portable one plus access

Ø         Audio Analyser 3337 von Neutrik

Ø         Dynamic Signal Analyser FFT  HP3561A von Hewlett Packard

Ø         Burst Generator HP 3312A von Hewlett Packard

Ø         Vielfachmeßgerät FLUKE 75

Ø         Oszilloskope 7613 von Tectronics

Ø         Distortion Measurement Set 339A von Hewlett Packard

Ø         Spectrum Analyser HM5006 von Hameg





Der Meßaufbau bestand - sofern nicht ausdrücklich anders angegeben - bei allen Messungen aus unmodifizierten, aus der Serie entnommenen Modulen, verkabelt mit einem Ringkerntransformator RK55M und einem Netzteil  aus 4x40.000 mF = 160.000 mF Ladekapazität.



Ausgangsleistungen:     AKTIV-MOS 100           100 Watt Sinus an 4 bis 8 Ohm

                                   AKTIV-MOS 200           200 Watt Sinus an 4 bis 8 Ohm

                                   AKTIV-MOS 300D         300 Watt Sinus an 2 bis 8 Ohm (nur mit Zwangskühlung)

                                                                       mit 4 Doppeltransistoren



                                   Grundsätzlich gilt, je höher die Betriebsspannung desto höher die

                                   Ausgangsleistung, sofern die entstehende Wärme noch abgeführt werden kann.



Spannungsversorgung:              +/-  Netzteil mit mind. 2x10.000mF Ladeelkos erforderlich

Betriebsspannungsbereich:        von   +/- 52Volt   bis   +/-75Volt

Lautsprecherschutzschaltung:    mittels Relais für Einschaltverzögerung + Sofortabfall + Übertemperatur-Schutz + DC-Schutz + HF-Schutz



Ansteuerung:                            unsymmetrisch



Verstärkung:                             35 fach



Eingangswiderstand:                 10K Ohm



Eingangsempfindlichkeit:                       ca. 800mV für 100 Watt an 4 Ohm



Flankensteilheit:                                   > 25 V/ms



Harmonische Verzerrungen:                   A-MOS 200 bei 10W/4R und 1kHz = 0,009% THD



Dämpfungsfaktor:                      A-MOS 200 an 4 Ohm bei 1kHz (vor Relais) = ca. 200



Frequenzgang:

0 Hz (DC)

bis

20 kHz

bei

-0,07 dB



0 Hz (DC)

bis

50 kHz

bei

-0,37 dB



0 Hz (DC)

bis

100 kHz

bei

-1,35 dB



0 Hz (DC)

bis

>150 kHz

bei

-3,00 dB



Phasengang:

bei

20 Hz



-6°

bei

20 kHz



-15°

bei

40 kHz







Maße:                                      150 x 111 x 48 mm (Breite x Tiefe x Höhe)

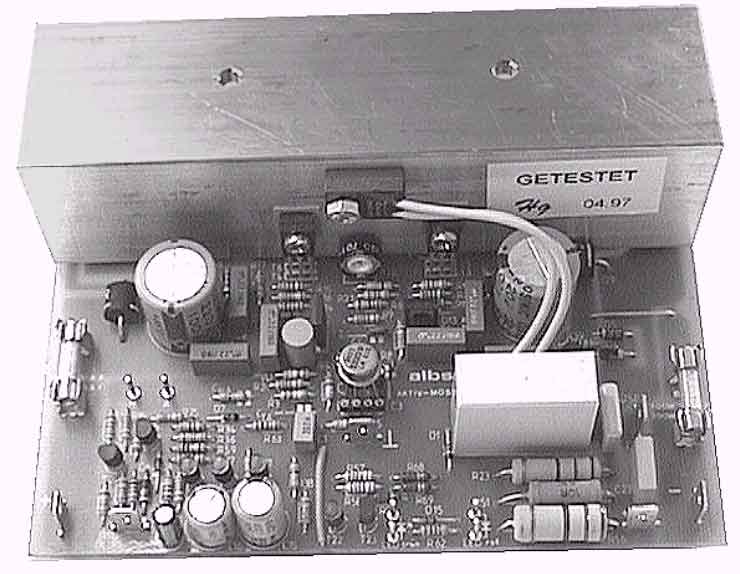

Aktiv - MOS 200 / 90° Version      Draufsicht








Bestell-Nummern:       11031   Aktiv-MOS 100    /   90° Winkelbefestigung

            11032                      100    / 180°

            11033                      200    /   90°

                                   11034                      200    / 180°

                                   11040                      300D /   90°

                                   11041                      300D / 180°



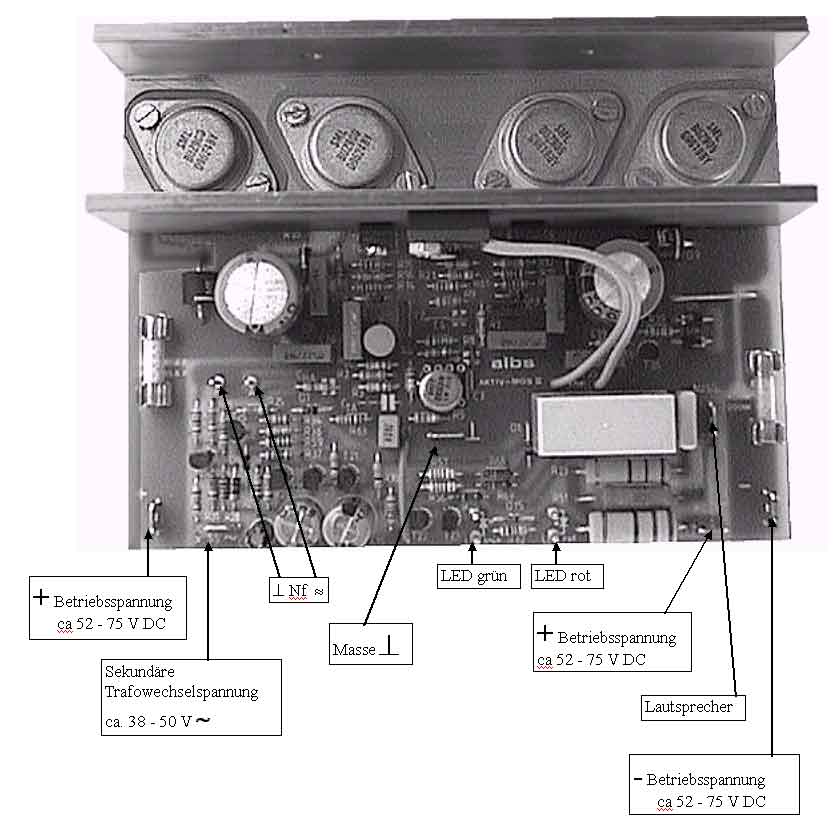

Aktiv - MOS 200 / 180° Version    Draufsicht








Anschlußdaten siehe Aktiv - MOS 200 / 90° auf der vorhergehenden Seite.

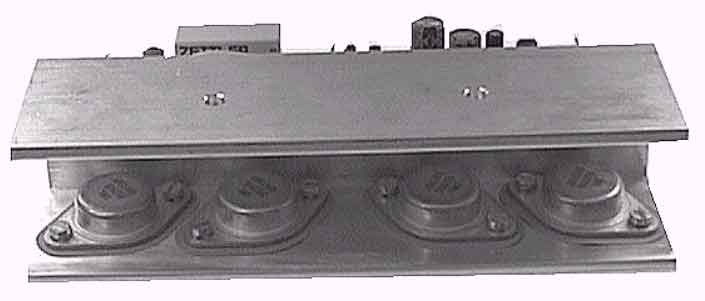

Aktiv - MOS 200 / 180° Version     Rückansicht
